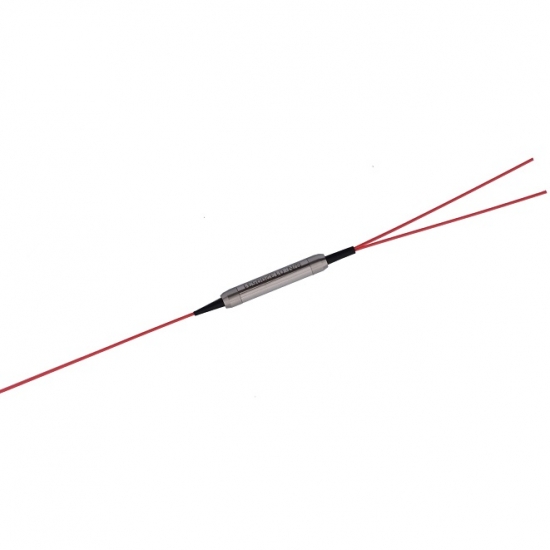

T1600-1670/R1290-1580nm High Isolation Filter WDM

Wavelength: or Custom Wavelength
Handling Power: 300mW or Custom Handling Power
Fiber Type: Single Mode Fiber

Product Details

　 The T1600-1670/R1290-1580nm High Isolation Filter Wavelength Division Mulitplexer (WDM) is based on thin-film filter technology. It provides wavelength division multiplexing function. It features high isolation. High power available upon request. 　

　　

　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Features 　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Low Insertion Loss 　　　　

　　　

　
　　　　　　　　　　　　　　　　　　　　　　　　　　　 High Isolation 　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 High Power Available 　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Applications 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 OTDR 　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Instrument 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Lab & Research 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Performance Specification 　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Parameter 　　　　　　　　　
Value
Unit 　

　　　　　　　 Wavelength 　　　
1600-1670
nm 　

　 Pass Band 　　 Insertion Loss 　　　
0.8 (Typ.), 1.0 (Max.)
dB 　

　　　　　　　 Isolation 　　　　　
50 (Typ.), 45 (Min.)
dB 　

　　　　　　　 Wavelength 　　　
1290-1580nm
nm 　

　 Reflection Band Insertion Loss 　　　
0.8 (Typ.), 1.0 (Max.)
dB 　

　　　　　　　 Isolation 　　　　　
17 (Typ.), 15 (Min.)
dB 　

　 Max. PDL 　　　　　　　　　　
0.1
dB 　

　 Max. PMD 　　　　　　　　　　
0.1
ps 　

　 Min. Directivity 　　　　　　　　　
55
dB 　

　 Min. Return Loss 　　　　　　　　
50
dB 　

　 Max. Thermal Stability 　　　　　　
0.005
dB 　

　 Max. Optical Power (Continuous Wave) 　　　
500 (higher power available upon request)
　　 mW 　

　 Max. Tensile Load 　　　　　　　
5
N 　

　 Fiber Type 　　　　　　　　　　
SMF-28e Fiber
　　　　　

　 Operating Temperature 　　　　　　
-5 to +70
℃ 　

　 Storage Temperature 　　　　　　
-40 to +85
℃ 　

　 Package Dimension 　　　　　　　
Φ5.5×L35
mm 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Note 　　

　 * Above specifications are for device without connector. For devices with connectors, IL will be 0.3dB higher and RL will be 5dB lower. 　

　 * Specifications may change without notice. 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Ordering Information 　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 HFWDM-AAAA/AAAA-B-CC-DD 　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 AAAA/AAAA 　　　　　　　　　 B 　　　　　　　　 CC 　　　　　　 DD 　　　　　　　　

　 Wavelength 　　　　　　　 Fiber Jacket 　　　　 Fiber Length 　　　 Connector 　　

　　　　　　　　　　　　　　　

　 1600/1290 - T1600-1670/R1290-1580nm 　 B - 250um Bare 　　　 05 - 0.5m 　　　　 NE - None 　　　　　

　 SSSS/SSSS - Specify 　　　 Fiber 　　　　 08 - 0.8m 　　　　 FA - FC/APC 　　　　　

　　　　　　　　　　　　　　　 L - 900um Loose 　　　 10 - 1.0m 　　　　 FP - FC/PC 　　　　　

　　　　　　　　　　　　　　　 Tube 　　　　 15 - 1.5m 　　　　 SA - SC/APC 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　 SS - Specify 　　　　 SP - SC/PC 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LA- LC/APC 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LP - LC/PC 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 SS - Specify 　　　　　
