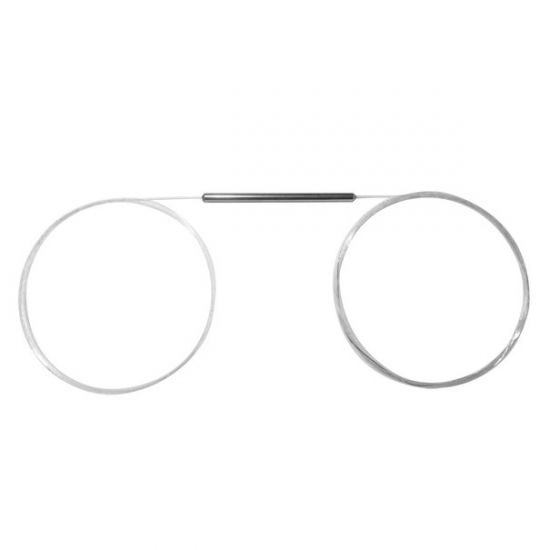

980/1550nm Mini Fused WDM
- Wavelength: or Custom Wavelength 1590nm 1550nm 980nm
- Handling Power: 2W
- Fiber Type: Single Mode Fiber
-
Product Details
| The Mini 980/1550nm Fused Wavelength Division Mulitplexer (Mini WDM) is based on fused biconical taper (FBT) technology. It provides wavelength division multiplexing function with compact mini package size. | |||||||||||||||||||||||||||||||||||||||||
| Features | |||||||||||||||||||||||||||||||||||||||||
 |
Low Insertion Loss | ||||||||||||||||||||||||||||||||||||||||
| High Isolation | |||||||||||||||||||||||||||||||||||||||||
| Compact Size | |||||||||||||||||||||||||||||||||||||||||
| Applications | |||||||||||||||||||||||||||||||||||||||||
| EDFA | |||||||||||||||||||||||||||||||||||||||||
| Fiber Amplifier | |||||||||||||||||||||||||||||||||||||||||
| Lab & Research | |||||||||||||||||||||||||||||||||||||||||
| Performance Specification | |||||||||||||||||||||||||||||||||||||||||
| Parameter |
Value |
Unit | |||||||||||||||||||||||||||||||||||||||
| Operating Wavelength |
980/1550 or customized |
nm | |||||||||||||||||||||||||||||||||||||||
| Bandwidth |
±20 |
dB | |||||||||||||||||||||||||||||||||||||||
| Max. Insertion Loss |
0.25 (0.15dB is available upon request) |
dB | |||||||||||||||||||||||||||||||||||||||
| Min. Isolation |
20 |
dB | |||||||||||||||||||||||||||||||||||||||
| Max. PDL |
0.05 |
dB | |||||||||||||||||||||||||||||||||||||||
| Min. Directivity |
55 |
dB | |||||||||||||||||||||||||||||||||||||||
| Fiber Type |
HI 1060 flex fiber, or OFS 980 fiber |
||||||||||||||||||||||||||||||||||||||||
| Operating Temperature |
-20 to +70 |
℃ | |||||||||||||||||||||||||||||||||||||||
| Storage Temperature |
-40 to +85 |
℃ | |||||||||||||||||||||||||||||||||||||||
|
Φ2.5×L25, Φ2.5×L30, or Φ3×L35 |
mm | ||||||||||||||||||||||||||||||||||||||||
| Note | |||||||||||||||||||||||||||||||||||||||||
| * Above specifications are for device without connector. For devices with connectors, IL will be 0.3dB higher and RL will be 5dB lower. | |||||||||||||||||||||||||||||||||||||||||
| Ordering Information | |||||||||||||||||||||||||||||||||||||||||
| MNWDM-AAA/AAAA-BB-C-DD-EE-FF | |||||||||||||||||||||||||||||||||||||||||
| AAA/AAAA | BB | C | DD | EE | FF | ||||||||||||||||||||||||||||||||||||
| Wavelength | Fiber Type | Fiber Jacket | Fiber Length | Connector | Package | ||||||||||||||||||||||||||||||||||||
| 980/1550 - 980/1550nm | H6 - HI 1060 flex Fiber | B - 250um Bare | 05 - 0.5m | NE - None | P1 - Φ2.5×L25 | ||||||||||||||||||||||||||||||||||||
| SSS/SSSS - Specify | O9 - OFS 980 Fiber | Tube | 08 - 0.8m | FA - FC/APC | P2 - Φ2.5×L30 | ||||||||||||||||||||||||||||||||||||
| SS - Specify | L - 900um Loose | 10 - 1.0m | FP - FC/PC | P2 - Φ3.0×L35 | |||||||||||||||||||||||||||||||||||||
| Tube | 15 - 1.5m | SA - SC/APC | SS - Specify | ||||||||||||||||||||||||||||||||||||||
| SS - Specify | SP - SC/PC | ||||||||||||||||||||||||||||||||||||||||
| LA- LC/APC | |||||||||||||||||||||||||||||||||||||||||
| LP - LC/PC | |||||||||||||||||||||||||||||||||||||||||
| SS - Specify | |||||||||||||||||||||||||||||||||||||||||
