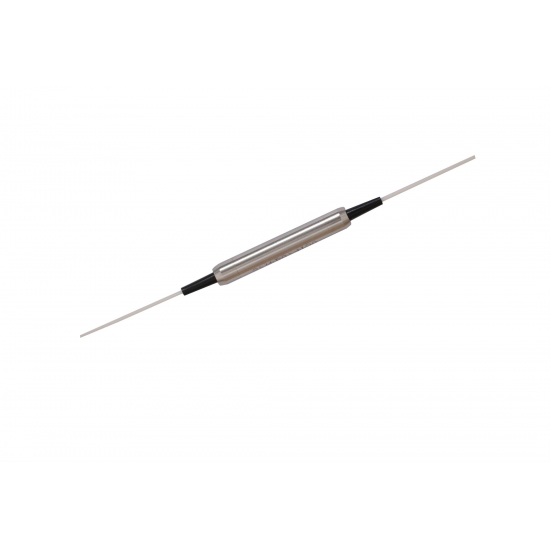

2000nm Optical Isolator

Wavelength: 1950nm 2000nm 2050nm or Custom Wavelength
Handling Power: 300mW 500mW 1W 2W or Custom Handling Power
Fiber Type: Single Mode Fiber

Product Details

　 The 2000nm (2 micron, 2µm) Polarization Independent (Polarization Insensitive) Optical Fiber Isolator is an in-line pigtailed miro-optic component allows light to be transmitted only in the forward direction while blocking the backward transmittion. It features high isolation and low insertion loss. The optical isolators are commonly used to protect lasers or amplifiers against back-reflected light. It's ideal for eye safe 2µm fiber laser systems.

　

　

　

　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Features 　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 High Isolation 　　　　

　　　

　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Low Insertion Loss 　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 High Reliability & Stability

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Applications 　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Amplifier 　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Laser & Sensor 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Lab & Research 　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Performance Specification 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Parameter 　　　　　　　　　
Value
Unit

　 Stage 　　　　　　　　　　　
Single Stage

Dual Stage
　

　 Center Wavelength 　　　　　　　
2000 or customized
nm

　 Bandwidth 　　　　　　　　　　
±50

±50
nm

　 Typ. Insertion Loss at 23℃ 　　　　　
1.0

1.2
dB

　 Max. Insertion Loss at 23℃ 　　　　
1.2

1.4
dB

　 Min. Isolation at 23℃ 　　　　　　
20

35
dB

　 Max. PMD 　　　　　　　　　　
0.20

0.05
ps

　 Max. PDL at 23℃ 　　　　　　　
0.15

0.20
dB

　 Min. Return Loss 　　　　　　　　
50
dB

　 Max. Optical Power (CW) 　　　　　
300 (higher power available upon request)
mW

　 Max. Tensile Load 　　　　　　　
5
N

　 Fiber Type 　　　　　　　
Corning SMF-28e
　

　 Operating Temperature 　　　　　　
-5 to +70
℃

　 Storage Temperature 　　　　　　
-40 to +85
℃

　 Package Dimension 　　　　　　　
Φ5.5×L35
mm

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Note 　

　 * Above specifications are for device without connector

　 * For devices with connectors, IL will be 0.3dB higher and RL will be 5dB lower.

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Ordering Information 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 PIISO-AAAA-B-C-DD-EE 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 AAAA 　　　　　　 B 　　　　　　　　 C 　　　　　　　　 DD 　　　　　　 EE 　　　

　 Wavelength 　　　　 Stage 　　　　　 Fiber Jacket 　　　 Fiber Length 　　 Connector

　　　　　　　　　　　　　　　

　 2000 - 2000nm 　　　　 S - Single Stage 　　　 B - 250um Bare 　　　 05 - 0.5m 　　　　 NE - None 　

　 SSSS - Specify 　　　　 D - Dual Stage 　　　 Tube 　　　　 08 - 0.8m 　　　　 FA - FC/APC 　

　　　　　　　　　　　　　　　 L - 900um Loose 　　　 10 - 1.0m 　　　　 FP - FC/PC 　

　　　　　　　　　　　　　　　　　　　 Tube 　　　　 15 - 1.5m 　　　　 SA - SC/APC 　

　　　　　　　　　　　　　　　　　　　　　　　　 SS - Specify 　　　　 SP - SC/PC 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LA- LC/APC 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 LP - LC/PC 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 SS - Specify 　
