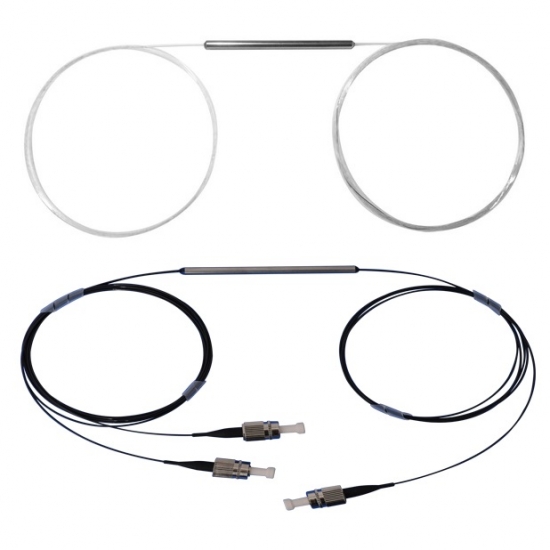

1310&1550nm Dual Window Fiber Optic Coupler

Wavelength: or Custom Wavelength 1550nm 1310nm
Fiber Type: Single Mode Fiber

Product Details

　 The 1310 & 1550nm 1×2, 2×2 Single Mode Dual Window Coupler is built by using fused biconical taper (FBT) technology. It can be used to split the input signal at various ratios with low insertion loss. This coupler could operate both at 1310nm and 1550nm. 　

　　

　　

　　

　
　　　　　　　　　　　　　　　　　　　　　　　　　 Features 　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Low Excess Loss 　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Dual Window 　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 High Reliability & Stability 　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Various Coupling Ratio 　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Applications 　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 CATV 　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Long-haul Telecom 　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Local Area Network 　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Fiber Sensor 　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 Lab & Research 　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Performance Specification 　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Parameter 　　　　　　　　　
Value
Unit 　

　 Configuration 　　　　　　　　　
1X2, 2X2
　　　　　

　 Center Wavelength 　　　　　　　
1310 and 1550
nm 　

　 Bandwidth 　　　　　　　　　　
±40
nm 　

　 Max. Excess Loss 　　　　　　　
0.1
dB 　

　　　　　　　　 50/50 　　　　
3.6/3.6
dB 　

　　　　　　　　 40/60 　　　　
4.7/2.7
dB 　

　　　　　　　　 30/70 　　　　
6.0/1.9
dB 　

　 Max. Insertion Loss 20/80 　　　　
7.9/1.3
dB 　

　 10/90 　　　　
11.2/0.75
dB 　

　　　　　　　　 5/95 　　　　　
14.6/0.4
dB 　

　　　　　　　　 2/98 　　　　　
18.8/0.3
dB 　

　　　　　　　　 1/99 　　　　　
22.5/0.25
dB 　

　 Max. PDL 　　　　　　　　　　
0.15
dB 　

　 Min. Directivity 　　　　　　　　　
55
dB 　

　 Min. Return Loss 　　　　　　　　
50
dB 　

　 Max. Thermal Stabiligy 　　　　　　
0.002
dB/℃ 　

　 Fiber Type 　　　　　　　　　　
SMF-28e
　　

　 Operating Temperature 　　　　　　
-40 to +80
℃ 　

　 Storage Temperature 　　　　　　
-50 to +85
℃ 　

　 Package Dimension 　　　　　　　
Φ3.0×L40 for bare fiber, and Φ3.0×L56 for 900um loose tube
mm 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Note 　　

　 * Above specifications are for device without connectors. 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 Ordering Information 　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　 SMDC-AAAA-BB-CC-DD-E-FF-GG 　　　　　　　　　　　　　　　　　　　　　　　　　　

　 AAAA 　　　 BB 　　　 CC 　　　 DD 　　　　　 E 　　　　　　 FF 　　　 GG 　　　　

　 Wavelength 　 Port 　　 Coupling Ratio Fiber Type 　 Fiber Jacket 　 Fiber Length Connector 　

　　　　　　　

　 1315 - 1310&1550nm 　 12 - 1X2 　 01 - 01/99 　 SM - SMF-28e Fiber B - 250um Bare 　 05 - 0.5m 　 NE - None 　

　　　 22 - 2X2 　 02 - 02/98 　 SS - Specify 　 Tube 　 08 - 0.8m 　 FA - FC/APC 　　

　　　 SS - Specify 　 04 - 04/96 　　　　　　　　 L - 900um Loose 　 10 - 1.0m 　 FP - FC/PC 　　

　　　　　　　　 05 - 05/95 　　　　　　　　 Tube 　 15 - 1.5m 　 SA - SC/APC 　　

　　　　　　　　　　　　 10 - 10/90 　　　　　　　　 C - 3.0mm Cable 　 SS - Specify 　 SP - SC/PC 　　

　　　　　　　　　　　　 20 - 20/80 　　　　　　　　　　　　　　　 LA- LC/APC 　　

　　　　　　　　　　　　 30 - 30/70 　　　　　　　　　　　　　　　　　　　　 LP - LC/PC 　　

　　　　　　　　　　　　 50 - 50/50 　　　　　　　　　　　　　　　　　　　　 SS - Specify 　　

　　　　　　　　　　　　 SS - Specify 　　　　　　　　　　　　　　　　　　　　　　　　　　
